La precisione nella lavorazione dei materiali duri va oltre il CNC standard: la fragilità dell'allumina, il ritiro da sinterizzazione e l'integrità della superficie determinano ogni scelta progettuale prima dell'inizio della produzione
Specificazione degli ingegneriparti lavorate in ceramica di alluminaaffrontare una sfida diversa rispetto ai componenti in metallo o plastica. L'allumina di elevata purezza (Al₂O₃ ≥ 95%) offre eccezionale durezza, resistenza alla compressione e stabilità dielettrica, ma queste stesse proprietà rendono difficile la lavorazione post-sinterizzazione e imprevedibile la lavorazione allo stato verde pre-sinterizzazione. Questo articolo spiega come selezionare il giusto grado di allumina, gestire le tolleranze nelle fasi di cottura e macinazione e convalidare caratteristiche critiche come fori, bordi e superfici di tenuta. Imparerai anche le modalità di guasto principali (scheggiatura dei bordi, microfessurazioni e perdita di adesione della metallizzazione) in modo che i team di approvvigionamento e progettazione possano andare oltre le schede tecniche generiche della ceramica verso parti affidabili e specifiche per l'applicazione.
I componenti in ceramica di allumina non sono semplicemente sostituti dei metalli ad alta temperatura. Cambiano radicalmente il modo in cui un sistema gestisce l'usura, la corrosione e l'isolamento elettrico. In applicazioni che vanno dai passaggi del vuoto alla fluidica medica e ai sensori automobilistici, le prestazioni finali della parte lavorata dipendono in egual misura dalla lavorazione della polvere grezza e dalla sequenza di molatura, lappatura e lucidatura del diamante.
Il rapporto tra le dimensioni del prodotto cotto e le tolleranze del prodotto finito è fondamentale. Il ritiro tipico da sinterizzazione per allumina dal 96% al 99,8% varia dal 15% al 20% in modo lineare, con variazioni significative da lotto a lotto. La lavorazione dopo la sinterizzazione, utilizzando utensili diamantati, può raggiungere ±0,005 mm sui fori e ±0,01 mm sulla planarità, ma ogni passata di asportazione rischia di introdurre danni al sottosuolo. La lavorazione allo stato verde (prima della cottura) consente una rimozione del materiale più rapida e una minore usura dell'utensile, ma l'anisotropia da ritiro può distorcere fori e fessure in modo imprevedibile. I fornitori esperti modellano entrambi i percorsi e selezionano in base alle proporzioni e alla quantità delle caratteristiche.
Nei beni strumentali dei semiconduttori, gli effettori finali in allumina e i rivestimenti delle camere devono sopravvivere all'erosione del plasma e ai cicli termici estremi, pur mantenendo limiti di generazione di particelle inferiori al micron. Le scanalature e le porte del vuoto lavorate con precisione non possono intrappolare i gas di processo. Nei dispositivi medici impiantabili, le teste femorali in allumina richiedono una finitura superficiale Ra <0,01 µm e il controllo della rottura dei bordi per evitare fratture catastrofiche sotto carico ciclico. Per i sistemi di accensione automobilistica, le punte degli isolanti richiedono distanze di dispersione e resistenza al flashover costanti: qualsiasi bruciatura da sfregamento o stress residuo riduce la rigidità dielettrica del 30% o più.
A differenza dei materiali duttili, le parti in allumina sono definite da una combinazione di dimensioni specificate, parametri di integrità superficiale e test statistici.
I gradi di allumina si distinguono per purezza e dimensione media dei grani. L'allumina dal 95% al 96% offre un equilibrio tra costo, resistenza (resistenza alla flessione ≈300–350 MPa) e resistività elettrica (>10¹⁴ Ω·cm). L'allumina dal 99,6% al 99,8% aumenta la resistenza alla flessione a 400–450 MPa e migliora la resistenza all'usura ma richiede una finitura al diamante più costosa. La dimensione della grana influisce direttamente sulla tenacità del tagliente: i materiali a grana fine (1–3 µm) lucidano fino a ottenere superfici più lisce e resistono alla microscheggiatura, mentre l'allumina a grana grossa (>5 µm) è più facile da lavorare a macchina, ma si frattura più facilmente sotto carico puntuale.
Le specifiche critiche includono:
| Processo | Rimozione stock | Rischio di danni alla superficie | Applicazione tipica |
|---|---|---|---|
| Macinazione allo stato verde | Alto | Basso (pre-cottura) | Fori, fessure, pareti sottili |
| Rettifica del diamante allo stato sinterizzato | Medio | Medio | OD/ID, superfici piane |
| Lappatura | Molto basso | Minimo | Facce di tenuta, superfici di calibro |
| Lavorazione ad ultrasuoni | Basso | Basso | Contorni 3D complessi, geometrie fragili |
Le parti in allumina raramente funzionano da sole. Sono spesso brasati, fissati o montati a caldo negli alloggiamenti metallici. La dilatazione termica differenziale (allumina ≈6–8 ppm/°C rispetto all'acciaio inossidabile ≈17 ppm/°C) crea sollecitazioni di assemblaggio che devono essere gestite mediante una progettazione con accoppiamento con interferenza. Una regola tipica: per un perno di allumina di 10 mm di diametro in un alloggiamento di acciaio, l'interferenza non deve superare 0,01–0,02 mm a temperatura ambiente per evitare fratture durante l'inserimento.

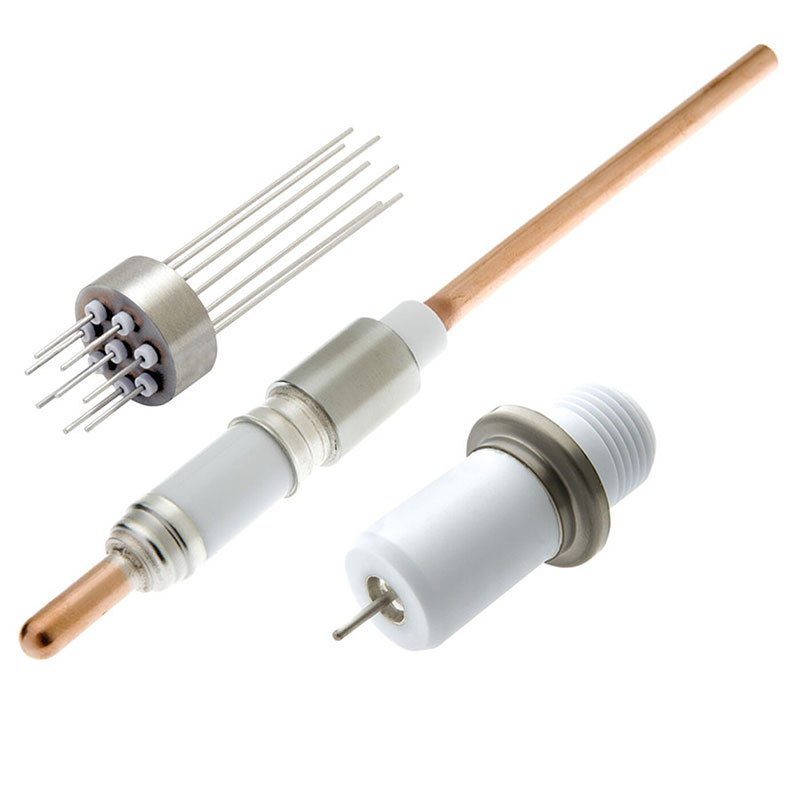

La metallizzazione dell'allumina, tipicamente molibdeno-manganese o leghe per brasatura attive, richiede che la superficie lavorata abbia un profilo di rugosità specifico (circa 0,4–0,8 µm Ra) per l'adesione. Troppo liscio e la metallizzazione si stacca; troppo ruvido e sotto il ciclo termico si formano microfessure.
I fornitori qualificati devono fornire:
Le parti personalizzate lavorate in allumina richiedono in genere MOQ di 200-1.000 pezzi per l'ammortamento economico degli utensili diamantati. Tempi di consegna: lavorazione allo stato verde 2–3 settimane più ciclo di sinterizzazione (3–5 giorni) più rettifica di finitura (1–2 settimane). Gli ordini urgenti con gli strumenti esistenti possono durare 10-15 giorni. L'etichettatura privata non è tipica, ma i fornitori offrono imballaggi personalizzati (vassoi pronti per le camere bianche, sacchetti controllati per lotto) e un certificato di conformità per ogni spedizione.
| Livello di mercato | Prezzo per pezzo (tipicamente piccola parte) | Purezza e lavorazione | Caratteristiche chiave |
|---|---|---|---|
| Economia | 2–2–8 | 95% Al₂O₃, crudo o macinazione minima | Tolleranze allentate ±0,1 mm, scheggiature sui bordi visibili, nessun test di prova. Adatto per distanziatori non critici. |
| Industriale | 10–10–30 | 96–99% Al₂O₃, rettificato sulle superfici chiave | Tolleranze ±0,025 mm, rottura base del bordo, campionamento del lotto per controllo dimensionale. |
| Precisione/Critica | 40–40–150+ | 99,6%+ Al₂O₃, lappato e lucidato | Tolleranze ±0,005 mm, ispezione dei bordi al 100%, testato, imballato per camera bianca. |
Implementare un processo decisionale in quattro fasi:
Bilanciare costi e affidabilità significa accettare superfici come cotte su facce non funzionali e investire il budget di rettifica solo su diametri di accoppiamento, superfici di tenuta o finestre ottiche.
Qual è la differenza tra la lavorazione dell'allumina allo stato verde e allo stato sinterizzato?
La lavorazione allo stato verde taglia la ceramica cruda, che è più veloce ma deve tenere conto di un ritiro lineare del 15-20%. La lavorazione allo stato sinterizzato utilizza utensili diamantati su materiale completamente cotto per un'elevata precisione ma a costi più elevati.
Come seleziono la purezza dell'allumina giusta per il mio pezzo?
95–96% per usura generale e isolamento elettrico. 99,6%+ per elevata resistenza alla corrosione, rigidità dielettrica estrema o superfici dei cuscinetti lucidate.
Le parti in allumina possono essere filettate?
No. La filettatura diretta porta quasi sempre alla frattura. Utilizzare inserti metallici a pressione, perni brasati o riprogettare per l'incollaggio o il bloccaggio adesivo.
Di quale finitura superficiale ho bisogno per una faccia di tenuta?
≤0,05 µm Ra per guarnizioni statiche metallo-ceramiche; ≤0,02 µm Ra per guarnizioni scorrevoli dinamiche; come cotto (≈1,6 µm Ra) è accettabile solo per superfici non sigillanti.
Come posso verificare che una parte in allumina lavorata sia sicura da usare?
Richiedi dati sui test di prova (ad esempio, resistenza allo scoppio o alla flessione da campioni rappresentativi), ispezione dei bordi sotto ingrandimento e record di test con coloranti penetranti per caratteristiche ad alto rischio.
